На складі повз одну й ту саму секцію стелажа за зміну проходять троє, і кожен бачить своє: водій навантажувача пам'ятає, що зачепив стійку у вівторок, комірник помічає балку, яка «наче нижча» за сусідні, а керівник знає, що торік тут додали ярус під важчий товар. Доки кожен тримає своє спостереження при собі, склад має цю секцію за справну без жодної перевірки. Безпека палетного стелажа починається з того моменту, коли їх хтось складає докупи.

Переріз траверси вирішує, скільки тримає ваша секція

Найпоширеніша звичка після монтажу – тримати в голові одну цифру на весь склад. Фронтальна конструкція зібрана з рам і траверс, і саме траверса задає, яку вагу витримає рівень: у технічних даних навантаження на рівень подане як залежне від перерізу траверси, а єдиної цифри «витримує стільки-то» там немає навмисно. Та сама рама з іншим профілем балки має вже іншу фактичну вантажопідйомність, хоча зовні виглядає близнюком сусідньої секції.

Коли бізнес замовляє палетні стелажі з доставкою і монтує їх у себе на складі, разом із конструкцією він отримує цілком конкретну вантажопідйомність – ту, що відповідає обраному перерізу траверси й кількості рівнів саме в цій конфігурації. Проблема в тому, що конструкція працює роками, а звіряються з нею рідко: у пам'яті лишається округлений орієнтир без прив'язки до металу, що реально стоїть у проході.

Якщо монтажні документи загубилися або склад дістався разом з орендованим приміщенням, точку відліку доводиться відновлювати з натури: виміряти профіль траверси, порахувати фактичну кількість рівнів і крок їх установлення, а тоді звірити ці дані з паспортними значеннями постачальника. Табличка допустимого навантаження біля секції – дрібниця, яка знімає половину суперечок у зміні.

Піддон, який заїжджає на рівень, теж частина конструкції

Розрахунок навантаження виходить із того, що вага лягає на дві балки рівномірно. У зміні так буває не завжди: піддон із розбитою шашкою передає вагу локально, і замість двох рівних опор балка отримує точковий тиск. Те саме дає вантаж, зсунутий до одного краю, або короб, що виступає за габарит піддона.

Звідси кілька звичок, які складу нічого не коштують. Пошкоджений піддон виводять з обігу ще до того, як він поїде на верхній ярус. Вантаж центрують по ширині, щоб обидві балки працювали однаково. Опорні бруски кладуть упоперек балок: поздовжнє укладання зводить опору до кількох точок. І висота вантажу враховує зазор до наступного рівня: коли піддон черкає балку згори, оператор дотискає його вниз і навантажує конструкцію в напрямку, під який її не розраховували.

Слід навантажувача: що приймає удар першим

Удар по рамі рідко виглядає драматично. Частіше це погнутий елемент захисту біля підлоги, зачеплена стійка або балка, що просіла на кілька міліметрів після маневру з піддоном. Елементи захисту й розпірні вузли в цій конструкції працюють як жертовна ланка: перші деформуються під наїздом техніки, забираючи енергію на себе, другі запобігають зрізу кронштейнів, якими траверса кріпиться до рами під бічним навантаженням. Тому погнутий чи зниклий захисний елемент – це доказ того, що удар уже стався: частина навантаження пішла в конструкцію, і вузол кріплення поруч заслуговує окремого огляду, а не самої лише заміни захисту.

Траверса під робочим вантажем природно трохи прогинається – це пружна деформація, закладена в саму конструкцію. Питання в тому, що станеться, коли вагу знімуть: балка, яка вирівнялася до вихідної геометрії, витримала навантаження нормально, а та, що лишилася вигнутою на порожньому рівні, має залишкову деформацію. Оцінювати прогин «на око» під повним піддоном марно: під вантажем обидва випадки виглядають однаково. Звідси й практичний порядок для зміни: підозрілий рівень спершу звільняють і лише тоді роблять висновок про його стан.

Між монтажем і оглядом конфігурація стелажа встигає змінитися

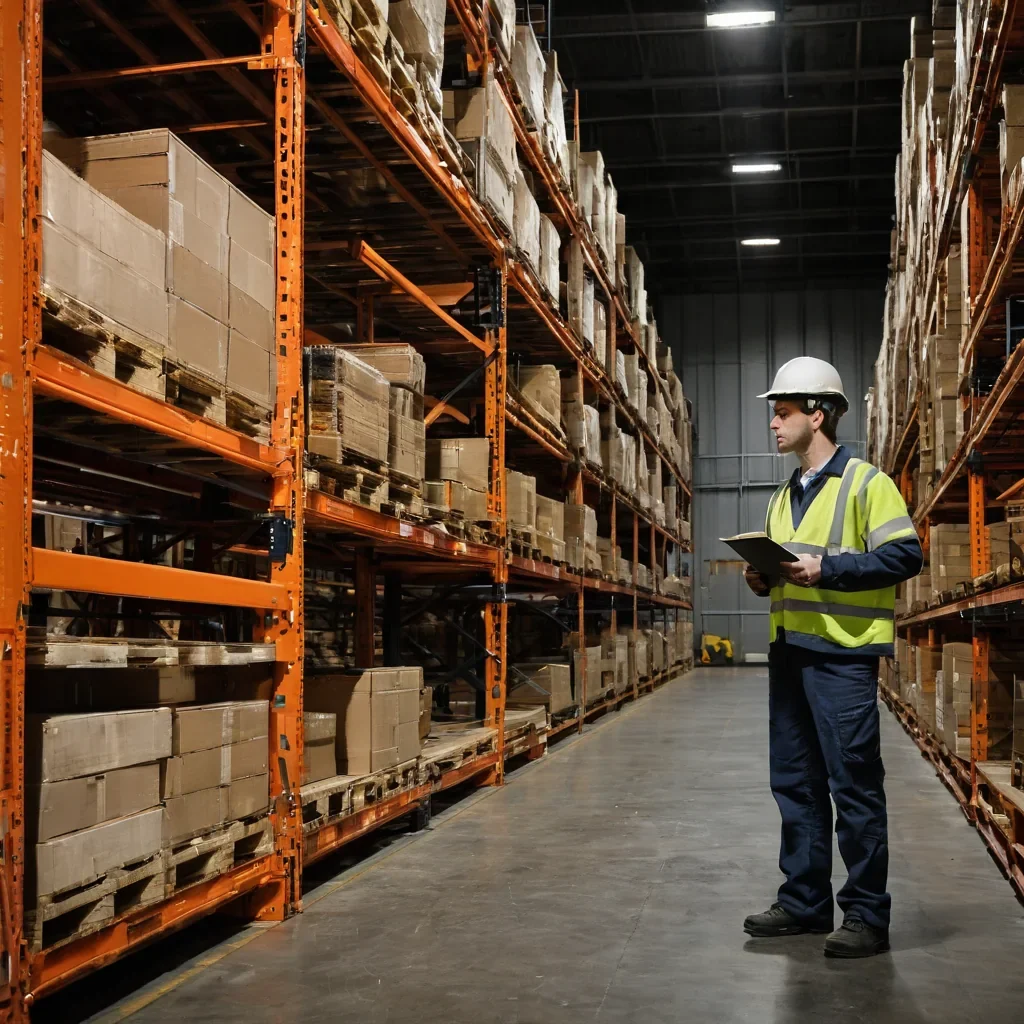

Здача об'єкта в експлуатацію дає точку відліку, і на цьому її роль вичерпується. Логіка технічного стандарту на експлуатування стелажних систем побудована на двох різних режимах уваги: постійний візуальний контроль під час щоденної роботи і окрема періодична технічна перевірка, за яку відповідає спеціально призначена людина. Слово «призначена» тут не формальність: доки за стан стелажів відповідає «хтось із зміни», кожен спокійно вважає, що подряпину на стійці вже помітив хтось інший.

У стандарті зміна конфігурації складського устатковання прямо названа приводом переглянути розрахунок наново. Склад із початку цієї розмови – типовий випадок: рік тому конструкцію ставили під один товарний потік, згодом додали третій ярус і замінили частину траверс під важчі піддони. Фактично секція відтоді працює в іншій конфігурації, ніж та, під яку розраховували навантаження, тож давній орієнтир до неї не застосовується. Позаплановий огляд напрошується щоразу після трьох подій: видимий удар техніки, зміна кількості рівнів чи профілю траверс, переставляння секції на нове місце.

Що робити, коли пошкодження вже виявили

Стандарт ДСТУ EN 15635 не залишає оцінку пошкодження на відчуття власника: пошкодження в ньому розкладені на три рівні терміновості – від «спостерігати далі» до «зупинити використання зараз». Цінність такої шкали в тому, що зовнішній розмір вм'ятини сам собою нічого не вирішує: одна й та сама вигнута стійка на одному рівні класифікації означає подальше спостереження, а на іншому – зупинку секції.

Послідовність дій, коли пошкодження вже помітили:

1. Розвантажити рівень або всю секцію, залежно від того, де виявлено дефект.
2. Оглянути балку й вузол кріплення без вантажу: чи повернувся метал у вихідне положення, чи цілі гаки та розпірні елементи.
3. Зафіксувати місце й характер пошкодження: позначка на секції плюс запис, до якого можна повернутися через тиждень.
4. Тримати секцію поза обігом, доки стан не оцінено.
5. Повертати в роботу лише після усунення причини; сама лише непомітність пошкодження підставою не є.

Щоденного візуального контролю вистачає для більшості ситуацій, але не для всіх. Пошкоджений вузол кріплення, секція після переставляння, перебудований ярус під важчий асортимент – випадки, де потрібен погляд того, хто цю систему постачає й монтує. IndustrialWest – офіційний дилер Modern Expo, тож постачає оригінальні стелажні системи цього виробника; за бажанням замовник бере в тих самих людей проєктування, дизайн-проєкт, доставлення й монтаж – окремі роботи на вибір замовника, які у вартість обладнання не входять, зате складу не доводиться зводити між собою кількох підрядників. У IndustrialWest із такими системами працюють понад десять років і мають за плечима понад 500 виконаних проєктів, тож питання ставлять конкретно: ось фактична конфігурація, ось характер пошкодження, чи можна повертати секцію в обіг.

Саму логіку відповідальної особи, порядок інспектування й розподіл дефектів за рівнями задає офіційний національний стандарт з експлуатування та технічного обслуговування стелажних систем (класифікація пошкоджень і порядок інспектування). Складу, який тримає більше кількох рядів, вигідно один раз перекласти цю логіку на власні правила зміни, аби кожне рішення не вигадувати наново.

Виглядає це в житті буденно. Комірник, помітивши підозрілу балку, просить звільнити рівень і дивиться на неї без вантажу. Водій навантажувача повідомляє про кожен зачеп стійки того ж дня, навіть коли на захисному елементі лишилася сама подряпина. Три спостереження зі зміни сходяться докупи за годину, і склад дізнається про проблему тоді, коли виправити її ще дешево.
